產品簡介：

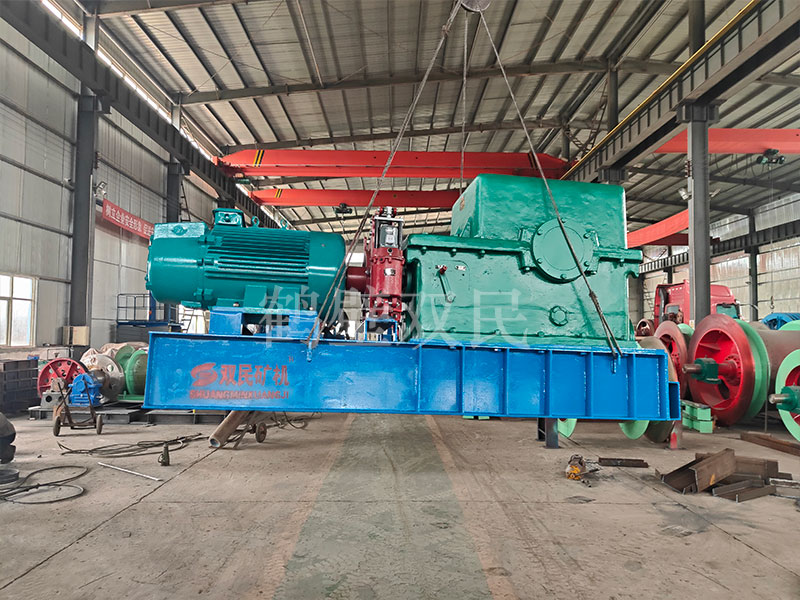

本絞車主要用于煤礦、金屬礦和非金屬礦豎井井筒掘進時懸吊吊盤、水泵、水管、注漿泵、風筒等掘進設備和張緊穩繩，該絞車系雙鋼絲繩懸吊。將減速機上的差動手把放在差動位置，若張緊穩繩，可使兩根穩繩的張緊力保持相等；
產品用途
本絞車主要用于煤礦、金屬礦和非金屬礦豎井井筒掘進時懸吊吊盤、水泵、水管、注漿泵、風筒等掘進設備和張緊穩繩，該絞車系雙鋼絲繩懸吊。將減速機上的差動手把放在差動位置，若張緊穩繩，可使兩根穩繩的張緊力保持相等；若懸吊水管、注漿管、風筒等管類設備，可保證其被懸吊管類設備與地面保持垂直的狀態。如果懸吊吊盤等盤狀設備，需將其差動手把放在直通位置，才能實現兩繩繩速的一致。
工作原理

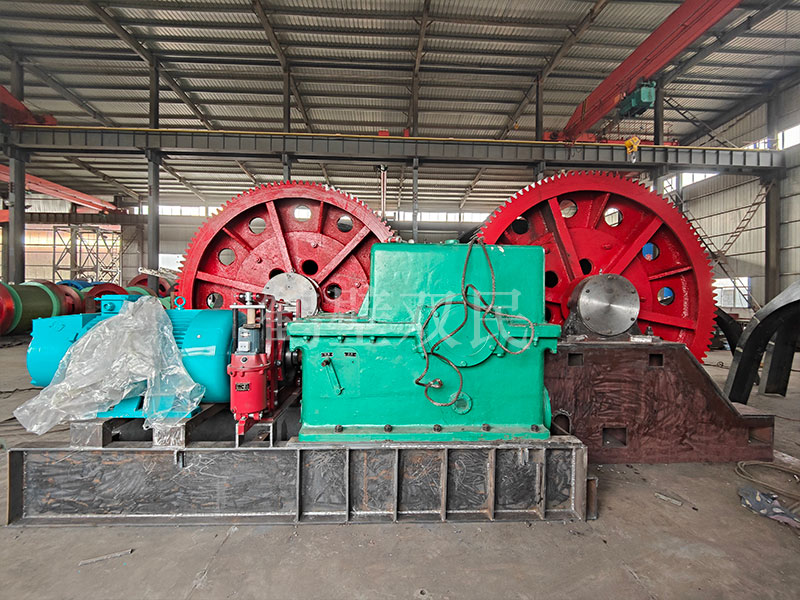

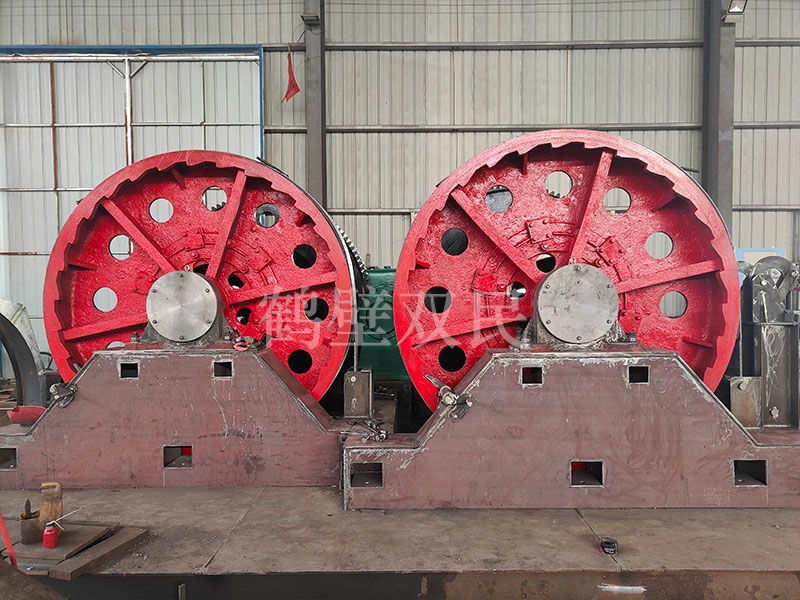

主軸裝置由卷筒、主軸、軸承、大齒輪、制動輪等零件組成，是絞車的鋼絲繩纏繞機構。卷筒與齒輪、制動輪用緊配鋼套河和螺拴聯成一體;鋼絲繩通過制動輪上的孔用壓板固定在制動輪的輪輻上；鋼絲繩在卷筒上方出繩。

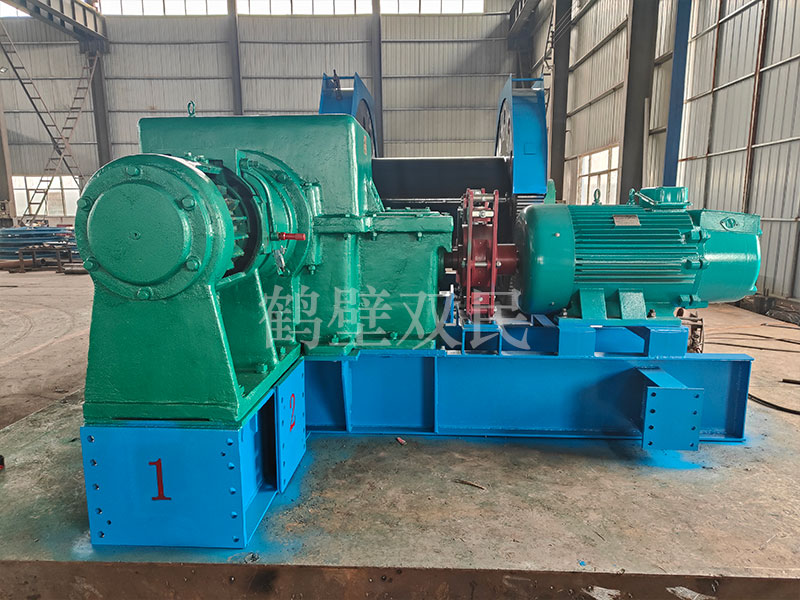

減速器為-齒輪-球面蝸輪付減速器，具有承載能力大、體積小、效率高等特點，轉換變速手把位置可使絞車獲得兩種速度。在裝配時，應嚴格控制相對位置，可加減相應調整墊實現。
工作制動器選用電力液壓式制動器，其工作過程為：通電時，液壓推桿上升，松閘；斷電時：液壓推桿下降，制動；在維修安裝時，應注意液壓推桿留有補償行程。
安全制動器采用帶式閘，停機時，靠重錘下落進行制動；開機時，液壓推進器頂起重錘使之松閘。
機架采用鋼板和型鋼焊接而成，分主機架和轉動機架兩部分，其聯接采用圓錐銷和螺栓聯接，便于運輸與安裝，對基礎無特殊要求。
絞車應安裝在專用的絞車房里，絞車房應具備防雨雪、防風、防曬、防潮等特點，以防電器系統及其部件損壞，影響絞車的安全性。
結構特點
本絞車主要用于煤礦、金屬礦和非金屬礦豎井井筒掘進時懸吊吊盤、水泵、水管、注漿泵、風筒等掘進設備和張緊穩繩，該絞車系雙鋼絲繩懸吊。將減速機上的差動手把放在差動位置，若張緊穩繩，可使兩根穩繩的張緊力保持相等；若懸吊水管、注漿管、風筒等管類設備，可保證其被懸吊管類設備與地面保持垂直的狀態。如果懸吊吊盤等盤狀設備，需將其差動手把放在直通位置，才能實現兩繩繩速的一致。

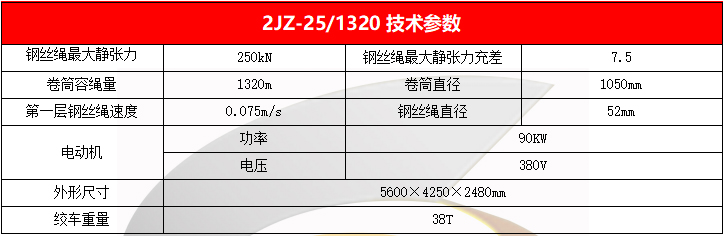

技術參數
